В предыдущей части рассказывалось о тестировании литиевых батарей для хранения электроэнергии. В одном из комментариев был вопрос об использовании ионисторов для хранения запасенной энергии. Стало интересно проверить, как это работает.
Конечно, параметры ионисторов можно найти в даташите и посчитать все что надо. Но так не интересно, куда интереснее померять самостоятельно. Для этого на ebay была заказана плата с длинным названием 6Pcs Farad Capacitor 2.7V 500F with Protection Board.
Как это работает, подробности под катом.
Чем интересны ионисторы? Это, упрощенно говоря, конденсатор огромной емкости — которая может составлять сотни фарад. В отличие от аккумуляторов, ионисторы обладают следующими преимуществами:
— имеют практически неограниченное количество циклов,
— могут быть разряжены до нуля, не боятся разряда,
— могут работать при отрицательных температурах,
— могут отдавать очень большие токи, в десятки или даже сотни ампер,
— имеют основной компонент — активированный уголь, который является весьма экологически чистым и «возобновляемым» компонентом (если верить Википедии, его получают из кокосовых орехов).
В то же время, у ионисторов есть и недостатки:
— плотность энергии в 10-100 раз меньше чем у аккумуляторов,
— в отличие от аккумуляторов, напряжение при нагрузке падает сразу и линейно,
— высокая цена.
Заряд

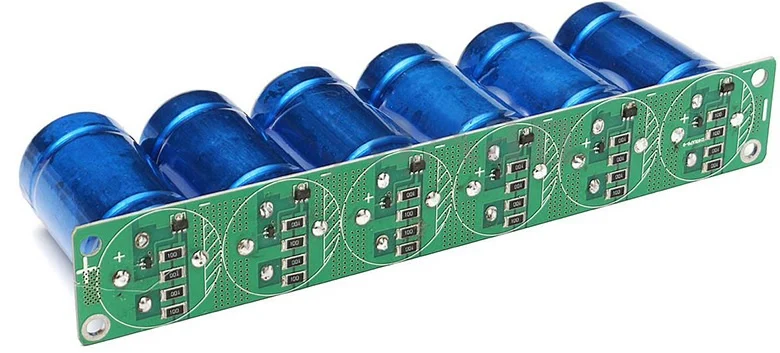

Одна из особенностей ионисторов — напряжение каждого элемента не превышает 2.7В. Поэтому для получения больших напряжений, они соединяются в батарею, а чтобы не перезарядить каждый элемент, их оснащают схемой защиты. Принцип полностью аналогичен балансиру в литиевых аккумуляторах — при превышении напряжения, излишки стравливаются на резисторах. Схему защиты хорошо видно на фото сверху. В моем случае батарея состоит из 6 ионисторов, емкостью 500Ф и напряжением 2.7В каждый, таким образом максимальное напряжение батареи составляет около 16В.
Вторая интересная особенность ионисторов — очень малое внутреннее сопротивление. Ионистор может как принимать, так и отдавать токи в десятки ампер (есть познавательное видео на эту тему). В моем случае, при первой попытке зарядить ионистор от блока питания 12Вх8А, провод раскалился докрасна и перегорел. Пришлось достать блок питания с настройкой ограничения тока, тогда процесс заряда пошел нормально. В остальном, заряд ионистора ничем не отличается от заряда конденсатора.
Тестирование
В качестве первого теста, напрямую к ионистору была подключена светодиодная лента. Было интересно проверить возможность использования максимально простого «аварийного» освещения, безо всяких сложных драйверов. Чтобы не испортить светодиоды ленты, ионисторы были заряжены до 12В. Из предыдущих опытов было известно, что потребляемый ток этого куска ленты при 12В составляет 1А.
Результаты на фото:
1) 21.01, старт, лента горит в полный накал
2) 21:09, напряжение уже упало до 8.7В
Я думал, что лента вот-вот погаснет, но потребляемый ток явно уменьшился.
3) 21:17, напряжение 7.8В, лента еще светит
4) 21:31, прошло полчаса, но к моему удивлению, лента еще слегка светится, напряжение 7.3В.
Дальше ждать надоело, да и свечением это было назвать сложно. Было решено собрать buck/boost конвертор, способный питать ленту стабилизированным напряжением в 12В. Для этого был подключен step up конвертор на 24В, к выходу которого подключен второй step down конвертор, настроенный на 12В.
Все вместе выглядит так:
Система действительно работает, и когда напряжение на выходе стало уменьшаться, ионистор был разряжен до 3.8В.
Результат: лента действительно горела без визуального изменения яркости, время полного горения составило 8 минут.
Выводы
Если мерять в долларах на ватт, то за 45$ была куплена батарея, от которой светодиодная лента может гореть 8 минут. Честно говоря, не очень впечатляет, хотя что-то подобное в принципе и ожидалось.
Тем не менее, ионисторы достаточно интересны наличием весьма уникальных особенностей:
— Практически неограниченное число циклов. Представляется интересным сделать аварийное светодиодное освещение от солнечных батарей, с практически вечным сроком службы например для туалета в деревне. С развитием рынка IoT ионисторы могут быть весьма перспективны для питания устройств с малым потреблением.
— Возможность отдавать большие токи и возможность работы при отрицательных температурах.

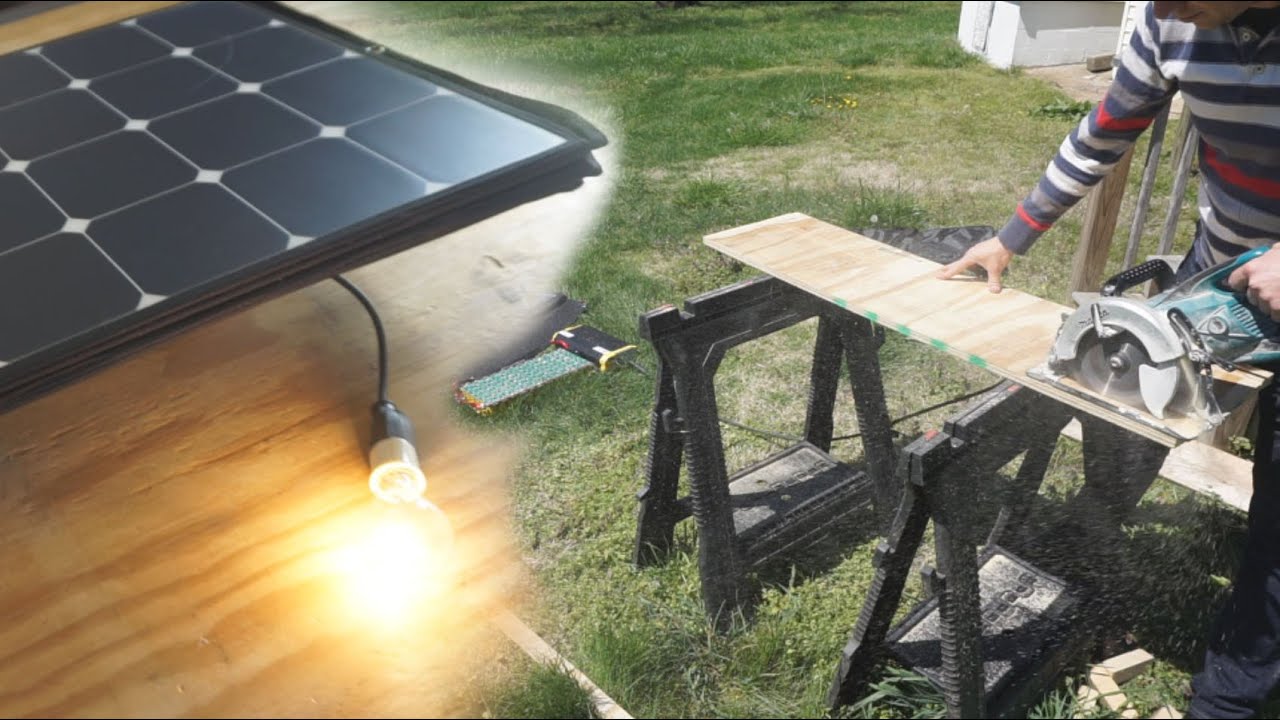

Это позволяет использовать ионистор как буферный элемент, когда надо быстро отдать большой ток при слабом источнике. В youtube описывались вполне успешные опыты по использованию ионисторов в стартере автомобиля. Применительно к солнечной энергии, еще один интересный пример — кратковременное хранение энергии для работы мощных устройств (дрели, пилы) от солнечной батареи, можно посмотреть здесь:
— Потенциальная экологичность и простота конструкции ионистора. В youtube есть даже видео по самостоятельному изготовлению суперконденсаторов, правда насколько оно реально, сказать сложно.
С другой стороны, литий-титанатные аккумуляторы имеют практически такие же преимущества — большое количество циклов, возможность работы на морозе и большие отдаваемые токи. Что будет лучше в дальней перспективе, сказать пока сложно, и то и то сейчас скорее экзотика. Скорее всего ниша ионисторов останется весьма узкой, но тем не менее она есть.
Ну и бонус для тех, кто дочитал до сюда: измерение емкости батареи ионисторов при заряде смартфона можно посмотреть на моем видео.
Тестирование батареи ионисторов совместно с солнечной панелью будет описано отдельно.
Продолжение следует.
