Подключение трехфазного двигателя к однофазной сети: возможно ли это?

Можно ли подключить трехфазный двигатель к однофазной сети? В данной статье мы расскажем о том, как выполнить подключение трехфазного двигателя к однофазной сети с помощью конденсатора.

ВАЖНО! Электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности.

Подключение трехфазного двигателя к однофазной сети: возможно ли это?

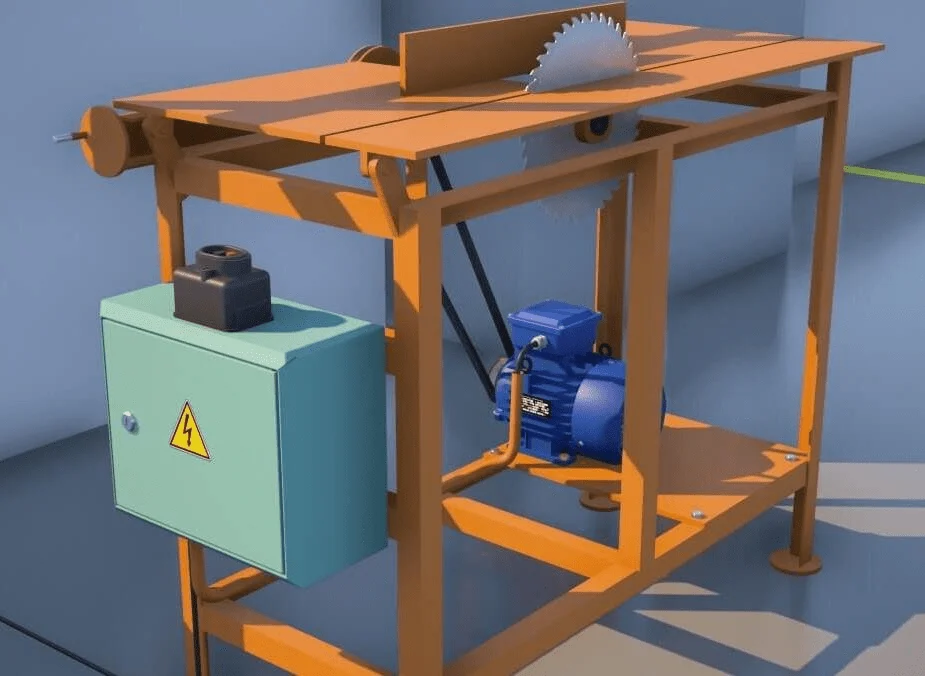

Трехфазный электродвигатель можно подключать к бытовой однофазной сети с напряжением 220В и использовать его для приведения в движение самодельных циркулярных пил, токарных и заточных станков, а также других механизмов.

Для этого подключение двигателя выполняется через конденсатор или батарею конденсаторов, включенных параллельно в цепь питания одной из обмоток трехфазного двигателя и создающих смещение фазы, а значит, и вращающееся магнитное поле.

Для электродвигателей мощностью до 1,5 кВт достаточно только рабочего конденсатора, а для двигателей с большей мощностью или запускающихся под нагрузкой потребуется еще и пусковой конденсатор.

В качестве пусковых и рабочих конденсаторов нужно использовать металлобумажные или металлизированные полипропиленовые пленочные конденсаторы. А в качестве пусковых – конденсаторы типа MOTOR STARTING.

При выборе электродвигателя нужно обратить внимание на возможность соединения его обмоток по схеме «треугольник» с питающим напряжением 220 Вольт.

В клеммной коробке двигателя перемычки должны быть установлены для соединения обмоток по данной схеме. В случае соединения обмоток по схеме «звезда» нужно переставить перемычки и выполнить соединение обмоток «треугольником».

Для запуска асинхронного двигателя, например, АИР71B2 от однофазной сети потребуется рабочий конденсатор емкостью 100 мкФ и пусковой конденсатор емкостью 250 мкФ.

Емкость рабочего конденсатора была рассчитана по формуле:

Емкость пускового конденсатора должна превышать емкость рабочего конденсатора в 2,5-3 раза.

А если у вас нет времени для сложных расчетов, можно воспользоваться нашим онлайн-сервисом на сайте Cable.ru.

Будем рады вашей обратной связи в виде лайков и комментариев:)
