С момента открытия электрона научные представления человечества непрерывно эволюционировали, что в итоге привело к пониманию фундаментального процесса — высвобождения электронов из твердого тела, известного как эмиссия. Этот технологический прорыв определил облик современной цивилизации, подарив нам электронные лампы, бесчисленные модификации которых десятилетиями доминировали в самых разных отраслях науки и техники.
Когда заходит речь об эмиссии, чаще всего подразумевают её «термическую» разновидность, ставшую наиболее освоенным и прикладным способом генерации электронного потока.
Тем не менее существует и альтернативный механизм, который упоминается значительно реже, хотя он не менее интересен с научной точки зрения и крайне полезен на практике. Речь идет об автоэлектронной, или холодной эмиссии электронов. Именно ей посвящен наш сегодняшний обзор…
Явление эмиссии было зафиксировано еще в XIX веке. Считается, что первым исследователем, столкнувшимся с термоэмиссией в ходе экспериментов, стал Эдмон Беккерель. Изучая электрические разряды в газах при варьировании температур, он обнаружил любопытную закономерность: при нагреве одного из электродов ток в цепи возникал при гораздо более низком напряжении, чем в случае с холодными контактами.
Поскольку в то время понятие электрона еще не было введено в научный оборот, Беккерель пытался трактовать результаты своих наблюдений в рамках доступных тогда теорий. Он пришел к выводу, что причина кроется в изменении физических свойств газа под воздействием тепла, не подозревая, что истинный источник процессов находится в самом металле.
В последующие годы аналогичные эффекты фиксировали многие ученые. Среди них был и Томас Эдисон, который в 1880 году обратил внимание на появление характерного темного налета вблизи положительного* электрода в своих лампах накаливания.
*С позиции современного инженера это может показаться необычным, однако для XIX века использование постоянного тока было нормой. Это был период бурного становления электротехники, когда основными доступными источниками энергии служили гальванические элементы и динамо-машины постоянного тока. Внедрение переменного тока в те годы только начиналось, что позже вылилось в масштабное противостояние, вошедшее в анналы истории как «война токов».

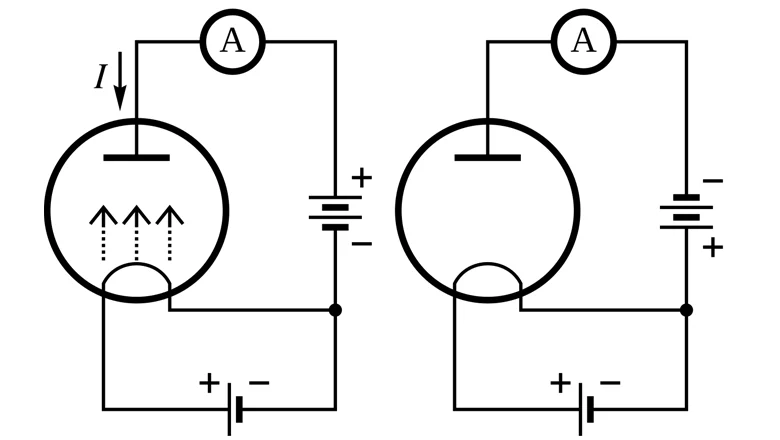

Будучи прагматиком и изобретателем, а не теоретиком-физиком, Эдисон не смог до конца раскрыть природу наблюдаемого феномена. Тем не менее именно ему принадлежит заслуга создания прообраза электронной лампы. Экспериментируя с вакуумными колбами и конфигурациями проводников, он интегрировал внутрь лампы дополнительный электрод с отдельным выводом. Подав на него положительный потенциал, он зафиксировал протекание тока непосредственно через вакуумное пространство:
Из-за отсутствия стройной теории строения атома Эдисон не нашел научного обоснования эффекту, ограничившись регистрацией патента на устройство под названием «электрический индикатор».
Позднее эту концепцию переосмыслил Джон Флеминг. В 1904 году он сконструировал на её основе первую полноценную электронную лампу — вакуумный диод, способный выпрямлять переменный ток и детектировать радиосигналы:
С официальным открытием электрона Джозефом Томпсоном* в 1897 году научное сообщество получило инструменты для детального анализа и теоретического обоснования этих явлений.
*Хотя Томпсона традиционно считают первооткрывателем, его успех стал результатом многолетних изысканий множества предшественников. Это был классический пример перехода накопленных количественных знаний в качественный научный скачок, совершенный в нужный момент.
Понимание природы носителей заряда не только легитимизировало использование вакуумного диода, но и позволило Оуэну Ричардсону вывести фундаментальное уравнение (закон Ричардсона). Он математически описал зависимость между температурой проводника и плотностью тока эмиссии. За эти исследования, проведенные в начале века, Ричардсон был удостоен Нобелевской премии по физике в 1928 году.
Обладая точными расчетными формулами, инженеры смогли проектировать высокоэффективные радиолампы, точно рассчитывая нагрев катода для достижения требуемых характеристик. Это определило вектор развития электроники на большую часть XX столетия.
До сих пор мы говорили исключительно о термоэлектронной эмиссии, но, как уже упоминалось, существует и другой путь — «холодный» метод генерации электронов.
Примечательно, что автоэлектронная (холодная) эмиссия была зафиксирована почти одновременно с открытием самого электрона — в начале 1897 года. Знаменитый американский физик Роберт Вуд, работая с высоковольтными электродами в вакууме, заметил, что при достижении определенных параметров между холодными контактами начинает течь ток, иногда сопровождаемый искровым разрядом. Вуд установил, что для этого процесса необходим глубокий вакуум, а критическим условием является острота катода — чем тоньше его наконечник, тем легче инициировать эмиссию. Тем не менее природа этого «вырывания» электронов оставалась загадкой.
В 1910–1920 годах исследования продолжил Юлий Лилиенфельд. Его опыты подтвердили: при подаче сверхвысокого напряжения на заостренные электроды в вакууме наблюдается резкий рост тока без какого-либо термического воздействия.
Лилиенфельд понимал, что имеет дело с неким механизмом принудительного извлечения электронов из кристаллической решетки металла, но для полноценного описания этого процесса требовался аппарат квантовой механики, которая в те годы лишь начинала формироваться.
Теоретический прорыв произошел в середине 1920-х годов на фоне бурного расцвета квантовой физики и трудов выдающихся ученых того времени. Опираясь на данные Лилиенфельда, Ральф Фаулер и Лотар Нордхейм представили закон Фаулера — Нордхейма. Это уравнение позволило рассчитывать ток холодной эмиссии, открыв путь к проектированию реальных устройств.
Таким образом, под «холодной» эмиссией понимается квантовый процесс выхода электронов из поверхности под действием мощного внешнего электрического поля, не требующий нагрева материала.
Суть проблемы и технологический выбор: исторически оба направления развивались параллельно, однако термоэлектронная эмиссия быстро вырвалась вперед благодаря теоретической прозрачности и технологической доступности на ранних этапах.
В результате большинство привычных нам вакуумных приборов — от рентгеновских трубок и кинескопов до магнетронов в СВЧ-печах — используют именно тепловой метод. Почему же холодная эмиссия осталась в тени?
На это есть три фундаментальные причины:
ФАКТОР №1: Геометрия и плотность тока. Как мы уже отмечали, для автоэлектронной эмиссии критически важна острота катода. Электроны вылетают практически из одной точки (вершины острия).
Чтобы получить значительный ток, необходимо создавать массивы из тысяч таких микроскопических игл. Это сложнейшая технологическая задача: иглы должны быть идеально острыми (радиус кривизны — десятки нанометров) и изготовлены из тугоплавких материалов, таких как вольфрам.
Производство таких электродов обычно включает стадию электрохимического травления в щелочных электролитах (например, NaOH). Заготовка, выступающая анодом, постепенно растворяется, пока в месте контакта с поверхностью жидкости не образуется тончайшая «шейка», которая обламывается, оставляя идеально острое острие.
Даже после травления электрод требует дополнительной «тренировки» в вакууме под током, чтобы очистить поверхность на атомарном уровне.
Пример специализированной установки для прецизионного заострения представлен ниже. Это автоматизированная система, где проволока диаметром 0,1 мм проходит через каплю электролита, удерживаемую капиллярными силами в никелевой трубке. Как только проволока истончается до критического предела и рвется, процесс моментально прекращается.
Для сравнения: термоэмиссия происходит со всей площади нагретого катода. Нет нужды в нанотехнологической точности — достаточно большой поверхности, чтобы легко получить мощный поток электронов.
ФАКТОР №2: Требования к вакууму. Долговечность острого катода напрямую зависит от чистоты среды.
В условиях неидеального вакуума электроны сталкиваются с молекулами остаточных газов, ионизируя их. Тяжелые положительные ионы устремляются к отрицательному острию и буквально бомбардируют его. Из-за микроскопических размеров вершины такая «артобстрел» разрушает геометрию катода за считанные часы.
Чтобы этого избежать, требуется сверхвысокий вакуум (порядка 10-7…10-10 мм рт. ст.), достижение и поддержание которого — дорогостоящая задача.
В термоэмиссионных лампах достаточно вакуума 10-5…10-7 мм рт. ст. Большая площадь катода и плотное «облако» электронов вокруг него служат естественным щитом, эффективно тормозящим подлетающие ионы.
ФАКТОР №3: Стабильность и шум. Работа с наноразмерным острием сопряжена с колоссальной чувствительностью к внешним факторам. Любой адсорбированный атом газа или микрочастица на кончике иглы вызывают резкие скачки тока.
Кроме того, под действием экстремальной напряженности поля атомы металла могут мигрировать по поверхности, меняя её микрорельеф. Это порождает значительный шумовой сигнал и нестабильность характеристик.
Термоэлектронный катод, обладая огромной по меркам микромира площадью, попросту «не замечает» единичные загрязнения — их влияние нивелируется общим потоком.
Впрочем, именно эти «недостатки» сделали холодную эмиссию незаменимой в одной специфической области — сканирующей туннельной микроскопии (СТМ). Там сверхчувствительность тока к расстоянию между иглой и образцом используется во благо: это позволяет сканировать рельеф поверхности с невероятным атомарным разрешением, превращая помехи в ценные данные.
