Дизайн автора представляет новое слово в разработке электромоторов

В первое десятилетие XX века 38% всех машин в США работали на электричестве – и этот процент упал почти до нуля с ростом доминирования ДВС в 1920-х. Сегодняшнее стремление к сохранению энергии и уменьшению вредных выбросов вдохнуло в электромобили новую жизнь, но их высокая стоимость и ограниченный пробег сдерживают продажи.

Большая часть попыток решения этих проблем связана с улучшением батареек. Конечно же, улучшение систем хранения электроэнергии, будь то батарейки или топливные ячейки, должно оставаться частью любой стратегии улучшения электромобилей, но потенциал для улучшения есть и в другом фундаментальном компоненте машин: в моторе. Последние четыре года мы работали над новой концепцией тягового электродвигателя, используемого в электромобилях и грузовиках. Наша последняя разработка сильно улучшает эффективность по сравнению с обычными моделями – достаточно для того, чтобы сделать электромобили более практичными и доступными.

В прошлом году мы доказали работоспособность нашего мотора во всесторонних лабораторных тестах, и хотя до размещения его в автомобиле ещё далеко, у нас есть все основания полагать, что там он покажет себя так же хорошо. Наш мотор сможет увеличить пробег современных электромобилей, даже если мы не достигнем никакого прогресса в технологии батарей.


Чтобы понять сложность нашей задачи, необходимо вспомнить основы схемы электромотора (ЭМ). По сравнению с ДВС ЭМ проще, у них всего несколько критичных компонентов. Механика требует наличия корпуса. Он называется статором, поскольку не двигается. Необходим ротор, вращающий вал и создающий вращающий момент. Чтобы мотор работал, статор и ротор должны взаимодействовать при помощи магнетизма, превращая электрическую энергию в механическую.

Концепции моторов отличаются именно в области магнитных интерфейсов. В коллекторных моторах постоянного тока ток течёт через щётки, скользящие по коллекторному узлу. Ток идёт через коллектор и передаёт энергию намотке на роторе. Намотке отталкивается постоянными магнитами или электромагнитами статора. Щётки, скользя по коллектору, периодически меняют направление тока, и магниты ротора и статора отталкивают друг друга снова и снова, в результате чего ротор вращается. Иначе говоря, вращательное движение обеспечивается изменяющимся магнитным полем, производимым коллектором, соединяющим катушки с источником тока и циклически меняющим направление тока при поворотах ротора. Однако эта технология ограничивает вращающий момент и страдает от изнашивания; она уже не используется в тяговых ЭМ.

В современных электромобилях используется переменный ток от инвертера. Здесь динамическое вращающееся магнитное поле создаётся в статоре, а не в роторе. Это позволяет упростить схему ротора, который обычно более сложен, чем статор, что облегчает все задачи, связанные с разработкой ЭМ.

Моторов на переменном токе бывает два вида: асинхронные и синхронные. Мы сфокусируемся на синхронных, поскольку обычно они лучше и эффективнее работают.

Передовая система охлаждения проводит жидкость непосредственно через катушку (слева), а не через кожух мотора (справа)

Синхронные моторы тоже бывают двух видов. Более популярный – синхронная машина с постоянными магнитами [permanent-magnet synchronous machine, PMSM], использующая постоянные магниты, встроенные в ротор. Чтобы заставить его вращаться, в статоре организуется вращающееся магнитное поле. Это поле получается благодаря обмотке статора, соединённой с источником переменного тока. Во время работы полюса постоянных магнитов ротора захватываются вращающимся магнитным полем статора, что и заставляет ротор вращаться.

Такая схема, использующаяся в Chevrolet Volt и Bolt, в BMW i3, в Nissan Leaf и множестве других машин, может в пике достигать эффективности в 97%. Постоянные магниты обычно делают из редкоземельных элементов; яркие примеры – очень мощные неодимовые магниты, разработанные в 1982 году General Motors и Sumitomo.

Явнополюсные синхронные электродвигатели [Salient-pole synchronous machines, SPSM)] используют внутри ротора не постоянные, а электромагниты. Полюсы – это катушки в виде труб, направленные наружу, как спицы колеса. Эти электромагниты в роторе питаются источником постоянного тока, соединённым с ними через контактные кольца. Контактные кольца, в отличие от коллектора, не меняют направление тока. Северный и южный полюса ротора статичны, и щётки не изнашиваются так быстро. Как и в случае с PMSM, вращение ротора происходит из-за вращения магнитного поля статора.

Из-за необходимости питать электромагниты ротора через контактные кольца, у этих моторов обычно чуть ниже пиковая эффективность – в диапазоне от 94 до 96%. Преимущество над PMSM заключается в настраиваемости поля ротора, позволяющая ротору более эффективно вырабатывать крутящий момент на больших скоростях. Итоговая эффективность при использовании для разгона машины возрастает. Единственный производитель таких моторов в серийных авто – это Renault с его моделями Zoe, Fluence и Kangoo.

Электромобили необходимо строить с не только эффективными, но и лёгкими компонентами. Самый очевидный способ улучшить соотношение мощности к весу – уменьшить размер мотора. Однако такая машина выдаст меньший крутящий момент для одной и той же скорости вращения. Следовательно, чтобы получить больше энергии необходимо вращать мотор на более высоких скоростях. Сегодняшние электромобили работают на 12000 об/мин; в следующем поколении появятся моторы, работающие при 20000 об/мин; уже идут работы над моторами, работающие на скорости 30000 об/мин. Проблема в том, что чем выше скорость, тем сложнее получается коробка передач – скорость вращения мотора слишком сильно превышает скорость вращения колёс. Из сложности коробки следуют большие энергопотери.

Идеальный шторм: в авторском варианте (вверху) сила Лоренца и смещённая индуктивность (серый) суммируются в максимальное общее усилие (синее) равное 2. В обычном моторе (внизу) сумма двух сил – силы Лоренца и магнитное сопротивление (серый) дают общее усилие (синий), достигающее пика лишь в 1,76, при угле выбега ротора в 0,94 рад. Разница в этом примере составляет 14%

Второй подход к улучшению соотношения мощности к весу – увеличение силы магнитного поля, что увеличивает крутящий момент. В этом состоит смысл добавления железного сердечника к катушке – хотя это увеличивает вес, но одновременно усиливает плотность магнитного потока на два порядка. Следовательно, практически все современные ЭМ используют железные сердечники в статоре и роторе.

Однако, есть и минус. Когда сила поля увеличивается до определённого предела, железо теряет возможность усиления плотности потока. На это насыщение можно немного повлиять, добавляя присадки и изменяя процесс изготовления железа, но и самые эффективные материалы ограничены 1,5 В*с/м2 (вольт в секунду на квадратный метр, или тесла, Тл). Только очень дорогие и редкие вакуумные железно-кобальтовые материалы могут достигать плотностей магнитного потока 2 Тл или более.

И, наконец, третий стандартный путь увеличения крутящего момента – усиление поля через усиление тока, проходящего через катушки. Опять-таки, тут есть свои ограничения. Увеличьте ток, и увеличатся потери на сопротивление, уменьшится эффективность и появится тепло, способное повредить мотор. Для проводов можно использовать металл, лучше проводящий ток, чем медь. Серебряные провода также бывают, но их применение в таком устройстве было бы абсурдно затратным.

Единственный практический способ увеличить ток – контролировать тепло. Передовые охлаждающие решения проводят жидкость прямо рядом с катушками, а не дальше от них, снаружи статора.

Все эти шаги помогают улучшать соотношение веса к мощности. В гоночных электромобилях, где стоимость не имеет значения, моторы могут достигать 0,15 кг на киловатт, что сравнимо с лучшими ДВС из Формулы 1.

Мы со студентами разрабатывали и создавали такие высокопроизводительные электромоторы для автомобиля, участвовавшего в студенческой Формуле три года назад. Мы создавали моторы в нашей лаборатории в Электротехническом институте Технологического института Карлсруэ. Каждый год команда создавала новую машину с улучшенным мотором, коробкой передач и силовой электроникой. В машине четыре мотора, по одному на колесо. Каждый имеет всего 8 см в диаметре, 12 см в длину и 4,1 кг веса, и производит 30 кВт на постоянной основе и 50 кВт в пике. В 2016 году наша команда выиграла чемпионат мира.

Так что это и правда можно сделать, если стоимость вас не волнует. Главный вопрос – можно ли использовать такие улучшающие эффективность технологии в массовом производстве, в машине, которую могли бы купить вы? Мы создали такой мотор, так что ответ на вопрос – положительный.

Мы начали с простой идеи. Электромоторы хорошо работают как в роли моторов, так и в роли генераторов, хотя для электромобилей такая симметрия не особенно нужна. Для автомобиля нужен мотор, работающий лучше в роли мотора, чем в роли генератора – последняя используется только для заряда батарей при рекуперативном торможении.

Чтобы понять эту идею, рассмотрим работу мотора PMSM. В таком моторе движение создают две силы. Во-первых, сила, возникающая благодаря постоянным магнитам в роторе. Когда ток идёт через медные катушки статора, они создают магнитное поле. Со временем ток переходит из одной катушки в другую и заставляет магнитное поле вращаться. Вращающееся поле статора притягивает постоянные магниты ротора, и тот начинает двигаться. Этот принцип основан на силе Лоренца, влияющей на движение заряженной частицы в магнитном поле.

Но современные ЭМ получают часть энергии от магнитного сопротивления – силы, притягивающей блок железа к магниту. Вращающееся поле статора притягивает как постоянные магниты, так и железо ротора. Сила Лоренца и магнитное сопротивление работают бок о бок, и – в зависимости от схемы мотора – примерно равны друг другу. Обе силы примерно равны нулю, когда магнитные поля ротора и статора выравниваются. С увеличением угла между ними мотор вырабатывает механическую энергию.

В синхронном моторе поля статора и ротора работают совместно, без задержек, существующих в асинхронных машинах. Поле статора находится под определённым углом к полю ротора, который можно регулировать во время работы для достижения наибольшей эффективности. Оптимальный угол для создания вращательного момента при заданном токе можно вычислять заранее. Затем он подстраивается, по мере изменения тока, к силовой электронной системе, дающей переменный ток на намотку статора.

Но вот, в чём проблема: при движении поля статора по отношению к положению ротора сила Лоренца и магнитное сопротивление то увеличиваются, то уменьшаются. Сила Лоренца увеличивается по синусоиде, достигающей пика на 90 градусов от точки отсчёта (от точки, в которой поля статора и ротора выровнены). Сила манитного сопротивления циклично меняется в два раза быстрее, поэтому достигает пика на 45 градусах.

Поскольку силы достигают максимума в разных точках, максимальная сила мотора меньше, чем сумма его частей. Допустим, у какого-то определённого мотора в определённый момент работы оказывается, что оптимальным углом для максимума суммарной силы будет 54 градуса. В этом случае этот пик будет на 14% меньше, чем суммарные пики двух сил. Это наилучший из возможных компромиссов данной схемы.


Если бы мы могли переделать этот мотор так, чтобы две силы достигали максимума в одной точке цикла, мощность мотора возросла бы на 14% совершенно бесплатно. Вы бы потеряли только эффективность работы в роли генератора. Но мы, как будет показано далее, нашли способ восстановить и эту способность, чтобы мотор лучше восстанавливал энергию при торможении.

Разработка идеально выравнивающего поля мотора – дело непростое. Проблема состоит в комбинации PMSM и SPSM в новую гибридную схему. В результате получается гибридный синхронный мотор со смещённой осью магнитного сопротивления. По сути, этот мотор использует как провода, так и постоянные магниты, для создания магнитного поля в роторе.

Другие пытались работать в этом направлении, а затем отбросили эту идею – но они хотели использовать постоянные магниты только для усиления электромагнитного поля. Наша инновация состоит в использовании магнитов только для придания точной формы полю, чтобы оптимально выровнять две силы – силу Лоренца и силу магнитного сопротивления.

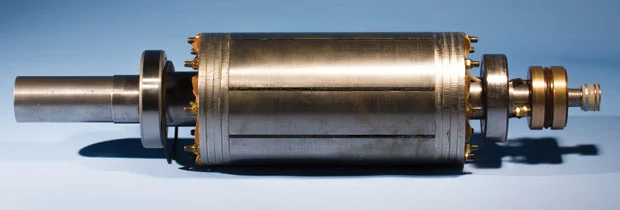

Основная проблема в разработке состояла в поиске такой конструкции ротора, которая могла бы менять форму поля, оставаясь при этом достаточно прочной для того, чтобы вращаться на высоких скоростях, не ломаясь при этом. В центре нашей схемы – многослойная структура ротора, несущего медную намотку на железном сердечнике. Мы приклеили постоянные магниты к полюсам сердечника; дополнительные шипы препятствуют их вылету. Чтобы всё удерживалось на месте, мы применили крепкие и лёгкие титановые штифты, пропущенные через электромагнитные полюса ротора, притянутые гайками к кольцам из нержавеющей стали.

Мы также нашли способ обойти недостаток первоначального мотора, уменьшение крутящего момента во время работы генератором. Теперь мы можем менять направление поля в роторе так, что генерация во время рекуперативного торможения работает так же эффективно, как режим мотора.

Этого мы добились, меняя направление тока в намотке ротора во время работы в режиме генератора. Работает это следующим образом. Представьте себе первоначальный вид ротора. Если идти по его периметру, вы обнаружите определённую последовательность северных и южных полюсов электромагнитных (Е) и постоянных магнитных (P) источников: NE, NP, SE, SP. Эта последовательность повторяется столько раз, сколько в моторе пар полюсов. Меняя направление тока в обмотке, мы меняем ориентацию электромагнитных полюсов, и только их, в результате последовательность превращается в SE, NP, NE, SP.

Изучив две этих последовательности, вы увидите, что вторая похожа на первую, идущую задом наперёд. Это значит, что ротор можно использовать в режиме мотора (первая последовательность) или в режиме генератора (вторая), когда ток в роторе меняет направление на противоположное. Таким образом наша машина работает более эффективно, чем обычные моторы, как в роли мотора, так и в роли генератора. На нашем прототипе изменение направления тока занимает не более 70 мс, что достаточно быстро для автомобилей.

В прошлом году мы построили прототип мотора на верстаке и подвергли его тщательным проверкам. Результаты ясны: при той же самой силовой электронике, параметрах статора и других ограничениях обычного мотора, машина способна выдавать почти на 6% больше крутящего момента и на 2% больше эффективности в пике. В цикле езды результаты ещё лучше: ей требуется на 4,4% меньше энергии. Это значит, что машина, проезжающая на одной зарядке 100 км, проехала бы с этим мотором 104,4 км. Дополнительные километры достаются нам почти задаром, поскольку в нашей схеме есть всего несколько дополнительных частей, заметно менее дорогих, чем дополнительные батарейки.

Мы связались с несколькими производителями оборудования, и они нашли нашу концепцию интересной, хотя пройдёт ещё много времени до того, как вы увидите один из таких асимметричных моторов в серийном автомобиле. Но появившись, в результате он станет новым стандартом, поскольку извлечение всей возможной пользы из имеющейся у вас энергии стоит в приоритете как для автопроизводителей, так и для всего нашего общества.
