Не знаете, чем украсить рабочий стол? Как вам такой вариант: маленькая копия ранней Вселенной. А именно, сферы реликтового излучения — заполняющего Вселенную микроволнового фонового излучения, возникшего в эпоху первичной рекомбинации водорода.
Это не просто красивый сувенир, а научно выверенная модель, составленная по данным космической обсерватории «Планк». Её можно использовать как учебное пособие. Наряду с космологическим красным смещением, реликтовое излучение рассматривается как одно из главных подтверждений теории Большого взрыва.
Согласно теории Большого взрыва, ранняя Вселенная представляла собой горячую плазму из электронов, протонов и фотонов. В этой плазме фотоны постоянно излучались, сталкивались с другими частицами и поглощались. По мере расширения Вселенной космологическое красное смещение вызывало остывание плазмы, так что на определённом этапе замедлившиеся электроны стали соединяться с замедлившимися протонами, образуя первые во Вселенной атомы (этот процесс называется первичной рекомбинацией водорода). Это случилось примерно через 380 000 лет после Большого взрыва, при температуре плазмы около 3000 °K.
С этого времени некоторые фотоны смогли свободно перемещаться в пространстве, практически не взаимодействуя с веществом. Реликтовое излучение — те древние фотоны, которые излучила плазма ранней Вселенной после Большого взрыва в сторону будущего расположения Земли. Спустя 13,8 млрд лет фотоны до сих пор идут к нам, потому что расширение Вселенной пока что продолжается.
Сейчас температура излучения составляет около 2,7 °K. Оно поступает со всех сторон практически равномерно.
Наблюдаемая Вселенная в преломлении через реликтовое излучение называется поверхностью последнего рассеяния. Это самый удалённый объект, который мы можем наблюдать.
Интересным феноменом реликтового излучения является его анизотропия, то есть неоднородность. В марте 2013 года специалисты Европейского космического агентства опубликовали самую подробную карту реликтового излучения, составленную по результатам сбора данных космической обсерваторией «Планк», начиная с 2009 года.
На этой карте чётко видны два странных явления. Первое — изменение амплитуды температур в двух половинах Вселенной.
Изменение амплитуды температур в двух половинах Вселенной
Второй феномен — необычно большое холодное пятно, хорошо заметное на карте. Раньше специалисты считали, что это ошибка измерения. Но обсерватория «Планк» предоставила более точную информацию, подтвердив эффект.
Сравнение разрешения астрономических спутников, регистрирующих реликтовое излучение
По мнению учёных, неравномерность реликтового излучения — температурные флуктуации — объясняется колебаниями плазмы в крошечной ранней Вселенной вскоре после Большого взрыва.
Традиционно температурные флуктуации отображаются областями разного цвета. Например, самые горячие области — красным, а самые холодные — синим. Эти области проецируются на плоскую карту с помощью стандартной стереографической проекции. Были попытки создать компьютерные 3D-модели сферы реликтового излучения, которые пользователь мог вращать и рассматривать на экране. Но в этом случае информация об анизотропии передавалась по тому же визуальному принципу через цветовую шкалу.

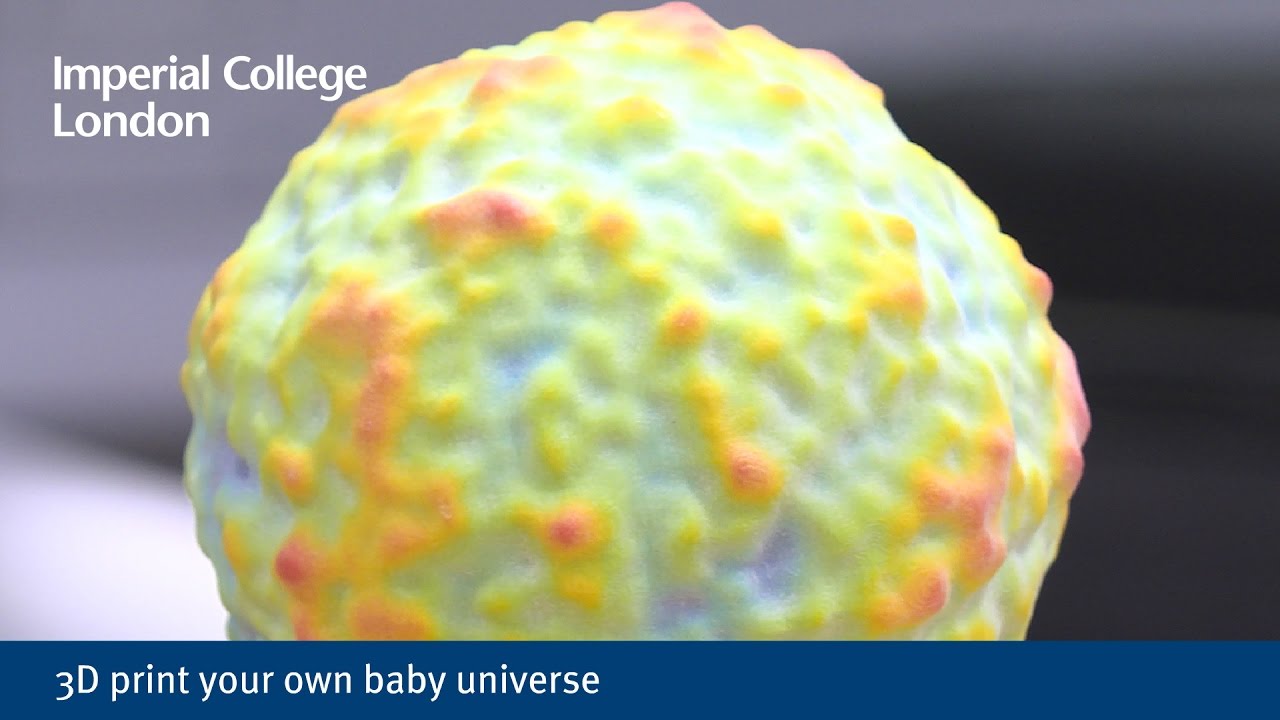

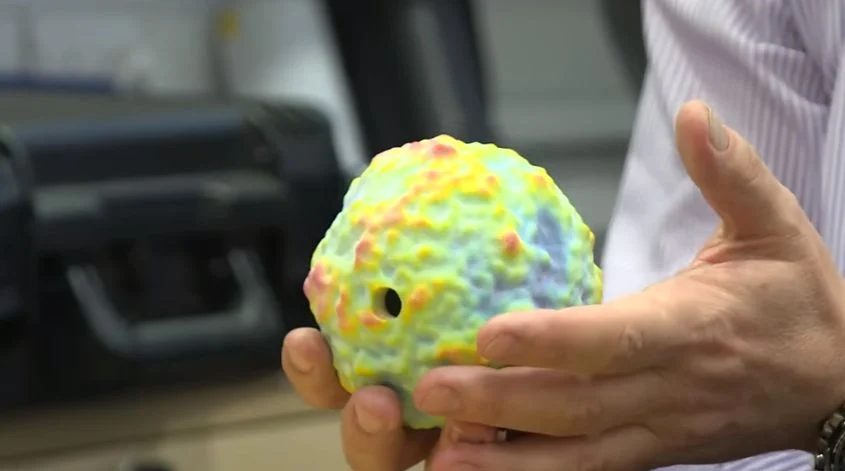

Магистранты кафедры физики Имперского колледжа Лондона предложили новый способ визуализации при помощи 3D-печати. На спроектированной ими сфере реликтового излучения области разных температур ощущаются не только визуально, но и тактильно. По их мнению, портативная сфера реликтового излучения, которую можно взять в руку, имеет ряд преимуществ в учебной и научной работе, а особенно полезна для людей с нарушениями зрения.
Раньше 3D-печать уже применяли для визуализации математических функций и результатов моделирования сложных систем.
Треугольник Пенроуза — одна из невозможных фигур, которую попытались распечатать на 3D-принтере Книлл и Славковски, авторы научной работы «Иллюстрация математики с помощью 3D-принтеров»
Сфера реликтового излучения — ещё один пример полезного применения 3D-печати для научных целей. Для преобразования научных данных космической обсерватории «Планк» в формат STL молодые британские учёные использовали программы MeshLab, Cura, Blender!, Netfabb и другие.
Научная работа опубликована в журнале European Journal of Physics (doi: 10.1088/0143-0807/38/1/015601).
Файлы для печати выложены отдельно на научном хостинге Zenodo.
128_scaled.stl — STL-файл для печати монохромной версии (исследователи использовали принтер Ultimaker).
cmbhollow.wrl — VRML-файл для окрашивания изделия в ZPrinter.
Аналогичный метод подходит для визуализации других научных данных, в том числе результатов астрономических наблюдений. Например, для печати топографических карт планет, моделей поверхностей и внутренней структуры звёзд, распределения звёзд в галактиках, распределения вещества в масштабной модели Вселенной. В каком-то смысле данную работу можно рассматривать как первый концептуальный образец для большого количества потенциальных вариантов использования.
