Модели Chieftec серии ECO, хоть и относятся к бюджетным решениям, но располагаются на более высокой ступеньке «табели о рангах», чем недавно рассмотренный нами блок питания Chieftec HPS-400NS из максимально дешевой серии, рассчитанной на сборщиков готовых систем.Заявленные производителем параметры блоков серии ECO лучше соответствуют современным веяниям в области источников питания: более высокая допустимая нагрузка на линию 12 В (относительно общей мощности), наличие активного PFC, более эффективная система контроля оборотов вентилятора и, наконец, «коробочная» поставка.
В серию ECO входят четыре модели выходной мощностью от 400 до 700 Вт. Нам на тестирование досталась 500-ваттная модификация.
Упаковка, комплект поставки, внешний вид

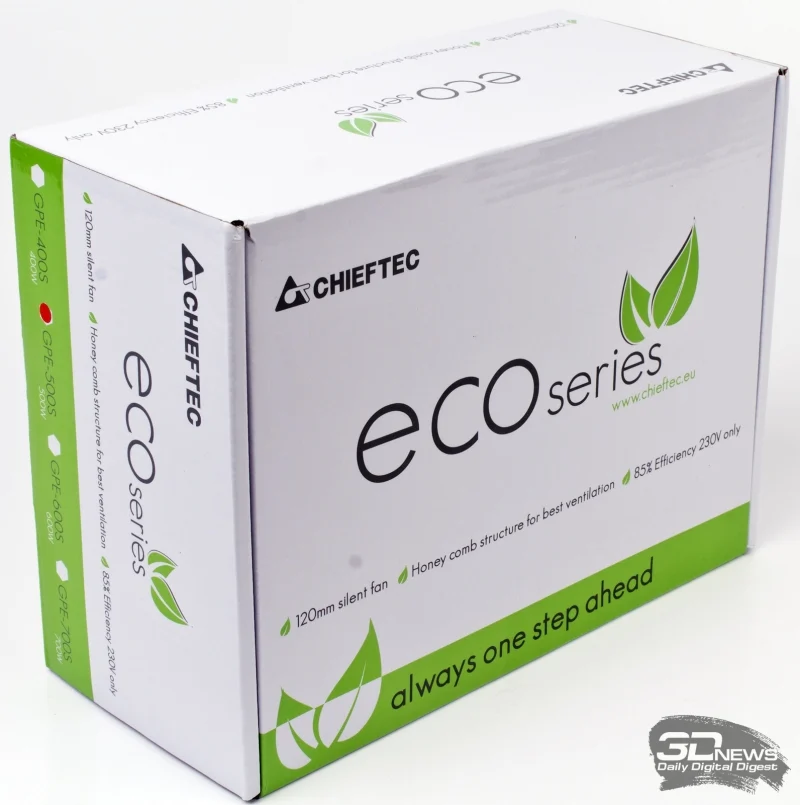

Коробка блока выполнена в бело-зеленой цветовой гамме без особых дизайнерских изысков. Упаковка едина для всех моделей серии (конкретная модификация отмечается красной меткой на торце коробки возле индекса соответствующей модели).
На «фасад» вынесен краткий список основных достоинств на взгляд производителя (тихий вентилятор, сотовая структура вентиляционных решеток и эффективность 85% в сети напряжением 230 В).
На обороте коробки приведены выходные параметры всех четырех моделей серии ECO.
Комплект поставки максимально аскетичен: сетевой шнур, крепежные винты и простенькая «раскладушка» инструкции
Внешность блока неплоха для бюджетной модели: хотя форма корпуса не отличается от уже знакомой нам модели HPS-400NS, черная окраска и нейлоновая оплетка шлейфа основного разъема питания придают модели солидности.
При этом конструкторам и дизайнерам удалось убить двух зайцев: штампованная решетка получилась эффектнее проволочной, и при этом наверняка обошлась дешевле (правда, в силу своей конструкции она создает больше препятствий воздушному потоку).
На дне корпуса размещена наклейка с выходными параметрами блока. На задней панели с сотовой вентиляционной решеткой размещены вход сетевого шнура и выключатель питания.
Технические характеристики
При общей выходной мощности 500 Вт по напряжению 12 В может быть передано 450 Вт, т.е. 90% от полной мощности, что является отличным показателем для бюджетной модели. С учетом того, что по прочим напряжениям современные системы потребляют под нагрузкой как раз порядка 50 Вт, можно обоснованно утверждать, что блок не только «де юре», но и «де факто» соответствует заявленной выходной мощности (что опять же в бюджетных моделях встречается далеко не всегда).
Допустимая суммарная нагрузка по линиям 3,3 и 5 В — 103 Вт. Допустимая нагрузка на источник дежурного питания составляет вполне типичные 2,5 А. Гарантийный срок на блоки серии ECO — 24 месяца.
| Производитель | Chieftec |
| Модель | GPE-500S |
| Подключение кабелей | Несъемные кабели |
| Максимальная мощность нагрузки, Вт | 500 |
| Сертификация 80 PLUS | нет |
| Версия ATX | ATX12V 2.3 |
| Параметры электросети | 230 В, 5 А, 50 Гц |
| КПД | >85% |
| PFC | Активный |
| Защита нагрузки | UVP (защита от понижения напряжения) |
| OVP (защита от превышения напряжения) | |
| OPP (защита от превышения мощности) | |
| SCP (защита от короткого замыкания) | |
| Габариты, мм | 150x86x140 |
| Масса, кг | НД |
| Наработка на отказ (MTBF), ч | НД |
| Гарантийный срок, лет | 2 |
| Средняя розничная цена, руб.* | 2 710 |
* По данным Яндекс-маркета на 29.09.2016
Кабели
Кабельная система традиционно для бюджетных моделей не отличается богатой функциональностью. Дополнительный разъем питания имеет лишь 4-контактную вилку, имеется лишь один разъем питания видеокарт PCI-E и весьма скромный набор разъемов питания PATA и SATA для подключения накопителей. Длина кабелей невелика, а оплеткой может похвастаться лишь шлейф основного разъема питания. Кабели имеют весьма скромное сечение 20 AWG.
Набор разъемов питания:
- 1 × 24 контакта (неразъемный);
- 1 × ATX12V (4 контакта) — питание CPU;
- 1 × 6+2 контактов — дополнительное питание плат PCIe;
- 4 × SATA;
- 2 × Molex.
Конструкция, внутреннее устройство
Корпус БП сделан из относительно тонкого металла и окрашен в черный цвет. Внутренние компоненты охлаждаются вентилятором Globe Fan S1202512L типоразмера 120 мм, основанном на подшипнике скольжения. Номинальная скорость вращения вентилятора — 2000 об/мин. Часть площади крыльчатки прикрыта экраном из прозрачной пленки для оптимизации воздушных потоков внутри корпуса блока питания.
Оригинальным изготовителем платформы рассматриваемого блока питания является один из двух основных партнеров Chieftec в этой области — компания Sirfa.
Наличие двух дросселей в районе выходных цепей явно намекает, что рассчитывать на индивидуальную стабилизацию напряжений не приходится. Качество изготовления не вызывает нареканий: аккуратная пайка, обилие монтажного клея.
Фильтр электромагнитных помех на входе питания включает внушительный для бюджетной модели набор из двух конденсаторов CX (один на входе шнура питания), четырех конденсаторов CY (два из них размещены на входе шнура питания) и двух синфазных дросселей.
Также можно отметить наличие варистора, защищающего блок от кратковременных скачков напряжения.
Блок основан на относительно простой топологии двухтранзисторного однотактного прямоходового преобразователя, что в целом вполне логично для недорогого решения.
Как уже упоминалось, блоки серии ECO имеют активную коррекцию фактора мощности, о чем явно говорит наличие дросселя за выпрямителем.
В качестве супервизора применена микросхема Grenergy GR8313.
На выходе линий постоянного тока применяются электролитические конденсаторы тайваньского производителя Teapo: добротный средний уровень, выше которого вряд ли можно рассчитывать в ценовой категории данного блока.
