Сербско-американский физик и изобретатель Никола Тесла широко известен своими работами в области электро- и радиотехники. Его устройства, работающие на переменном токе, во многом определили технический облик XX века. Особенно Теслу любят в массовой культуре, связывая с ним совершенно умопомрачительные мифы (Филадельфийский эксперимент, создание лучей смерти и прочих «вундервафлей»). Однако совсем недавно внимание ученых привлекло одно малоизвестное изобретение Николы Теслы. Это не очередная выдуманная конспирологами «машина смерти», и даже не что-то из электротехники. Речь идет о любопытном гидравлическом механизме под названием «клапан Теслы».

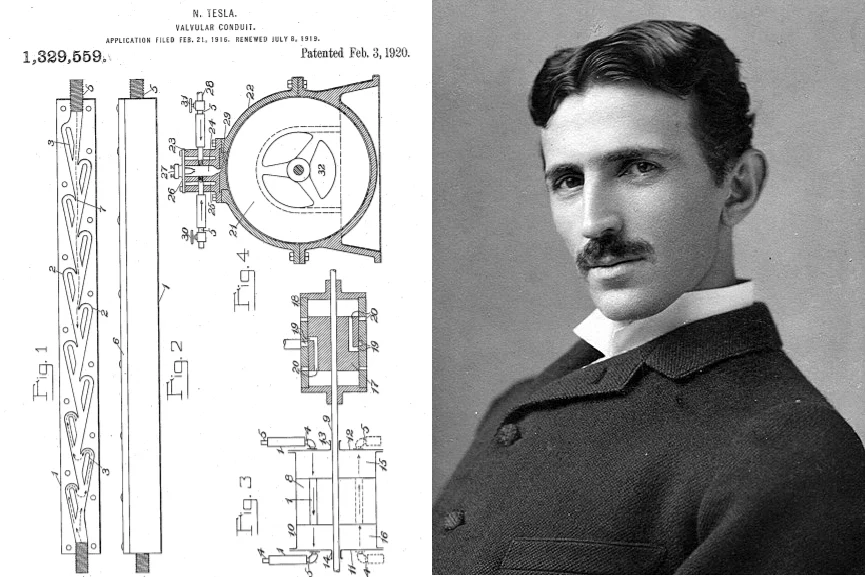

Николе Тесле принадлежит более 300 патентов на разнообразные устройства: двигатели, радиоприемники, пульты дистанционного управления, рентгеновские лучи, неоновые вывески и многое другое. Однако мало кто знает о патенте US1329559A. Это гидравлический механизм, представляющий собой одну из разновидностей обратного клапана.
Чтобы понять смысл изобретения, разберемся, что вообще такое обратный клапан. Если кратко — это механизм, пропускающий среду (например, какую-нибудь жидкость) в одном направлении и предотвращающий ее движение в противоположном. Его используют в различном оборудовании, трубопроводах и насосах. Однако во многих видах обратных клапанов присутствуют подвижные детали, что ограничивает надежность и срок эксплуатации устройства. Клапан Теслы создан без применения каких-либо подвижных деталей.
![Продольный разрез клапана Теслы из патента Продольный разрез клапана Теслы из патента](https://habrastorage.org/getpro/habr/upload_files/4ee/d57/f96/4eed57f961f2702cbee19a8532f4e605.png)
Общий принцип работы механизма довольно прост: поток, проходящий через канал в одном направлении, разделяется на несколько потоков. Сложная геометрия канала направляет потоки таким образом, что они «гасят» друг друга, в результате чего возрастает сопротивление клапана (обратное, блокирующее направление). При прямом (неблокирующем) направлении поток практически беспрепятственно проходит через клапан. Стоит отметить, что клапан Теслы является так называемым слегка протекающим клапаном: в обратном направлении поток блокируется не полностью. Эффективность механизма определяется тем, во сколько раз сопротивление потоку в блокирующем направлении больше, чем в неблокирующем.
![Поток в блокирующем и прямом направлении Поток в блокирующем и прямом направлении](https://habrastorage.org/getpro/habr/upload_files/eca/680/700/eca6807002ab1538152f69c5a7721899.png)
На Youtube есть отличное видео, которое визуализирует принцип работы клапана Теслы:
Несмотря на кажущуюся незамысловатость механизма, физика клапана Теслы оказывается намного сложней и глубже. На днях ученые Курантовского института математических наук при Нью-Йоркском университете выпустили статью в Nature Communications, в которой подробно исследуется работа клапана Теслы для различных потоков.
Но прежде рассмотрим такую важную характеристику потока, как число Рейнольдса. Это характеристическое число, основанное на отношении инертности движения течения к его вязкости. Если проще, то это отношение произведения плотности среды , ее средней скорости
и гидравлического диаметра
(например диаметр круглой цилиндрической трубы) к вязкости жидкости
:
Для каждого вида течения существует критическое число Рейнольдса, определяющее переход от ламинарного движения (движения без перемешивания частиц и пульсаций скоростей и давления) к турбулентному движению (с характерными перемешиваниями жидкости и пульсациями скоростей и дваления). Ученые выяснили, что потоки с низким числом Рейнольдса (Re < 100) клапан Теслы «хорошо пропускает» в обе стороны, а режим движение жидкости является ламинарным. При критическом значении Re в 100-300 резко «включается» сопротивление клапана, движение переходит от ламинарного к турбулентному (критическое число Рейнольдса в данном случае является аномально низким, в плоской цилиндрической трубе переход к турбулентному движению происходит при Re = 2000). При Re = 300-1500 сопротивление обратного направления клапана в два раза больше прямого. Такая зависимость сопротивления от ранней турбулентности хорошо показывает движение жидкости с красителями в блокирующем направлении: при Re = 50 нити практически не пересекаются, при Re = 200 нити перемешиваются в середине клапана, а при Re = 400 смешивание происходит на протяжении большей части длины канала.
![](https://habrastorage.org/getpro/habr/upload_files/a65/3f2/5af/a653f25af98b719143cf3e4ece97bb15.png)
В своем патенте Николо Тесла указал, что клапан лучше работает не с постоянными, а пульсирующими потоками. Для проверки гипотезы, ученые соорудили установку, очень похожую на преобразователь переменного тока в постоянный (сопоставление изображено на схеме ниже). Преобразователь тока состоит из источника переменного тока и четырех диодов. Благодаря расположению диодов, в первом полупериоде ток проходит только через два диода и идет по красному пути. Во втором полупериоде ток проходит через другие два диода и идет по синему пути. Таким образом, через верхнюю ветвь проходит переменный ток (AC), а через нижнюю постоянный (DC). В аналогичной гидравлической установке в качестве источника пульсирующего потока используется специальное устройство из поршня. Клапаны Теслы используются также, как диоды в электрическом преобразователе. В нижней трубке поток становится постоянным. При увеличении амплитуды и частоты пульсации возрастает скорость постоянного потока, причем характер зависимости носит нелинейный характер.
![](https://habrastorage.org/getpro/habr/upload_files/ec5/5f3/75e/ec55f375ee2752cfb0128a9b15181ea1.png)
Ученые предполагают, что обнаруженная связь между сопротивлением, ранней турбулентностью и пульсацией потока найдет применения в устройствах для перемешивания и перекачки жидкостей. На данный момент клапаны Тесла используются в микронасосах. Ведутся исследования для использования клапанов Теслы в импульсных реактивных двигателях для подачи жидкостей в очень малых количествах и устройствах с высоким уровнем вибрации.
