Как на самом деле работал индикатор частоты на старых системных блоках

Эстетика и инженерия прошлого: как работали индикаторы частоты процессора

Многие помнят легендарную кнопку Turbo и механический замок на передней панели старых системных блоков. Однако был ещё один знаковый элемент, определявший облик компьютеров начала девяностых — светодиодный индикатор тактовой частоты процессора.

Как на самом деле работал индикатор частоты на старых системных блоках

На первый взгляд, это устройство кажется предельно простым — не сложнее обычного светодиода питания. Но при ближайшем рассмотрении выясняется, что в истории этого скромного компонента скрыто немало любопытных технических нюансов.

Символ эпохи «быстрых» мегагерц

Если вам довелось пользоваться ПК в эпоху 286-х, 386-х или 486-х процессоров, вы мгновенно узнаете этот атрибут. Большинство корпусов того времени, выполненных в стандарте AT, оснащались семисегментными индикаторами. Цифры на них могли меняться при нажатии кнопки Turbo, создавая иллюзию реального ускорения системы.

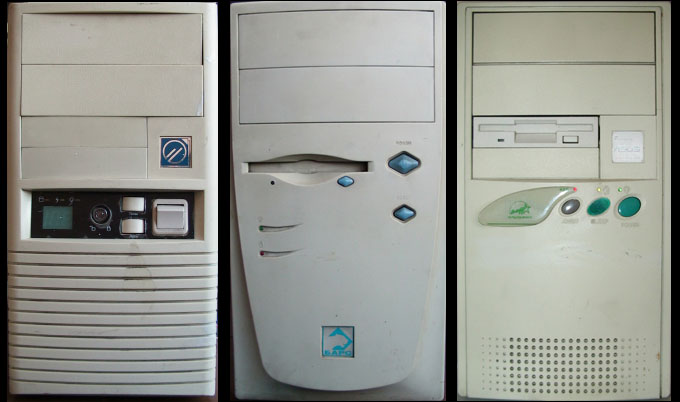

Светодиодный индикатор крупным планом

В мире серверного оборудования и рабочих станций дисплеи на передней панели — обычное дело. Но индикатор частоты в домашних ПК стал по-настоящему массовым явлением. В то время многие пользователи искренне верили, что устройство измеряет реальную производительность в режиме реального времени. Каково же было их удивление, когда после апгрейда процессора на табло оставались старые значения.

История появления и распространения

Первые подобные модули начали появляться ориентировочно в 1991–1992 годах, когда рынок наводнили доступные AT-корпуса от многочисленных OEM-производителей. Индикаторы быстро завоевали популярность, так как наглядно демонстрировали режим работы компьютера и служили отличным маркетинговым инструментом.

Разнообразие индикаторных панелей

Интересно, что этот элемент практически не встречался в продукции крупных брендов вроде IBM, Compaq, HP или Dell. Они предпочитали более строгий дизайн без избыточной индикации. Модули устанавливались преимущественно в безымянные «клоны», причём единого стандарта на размеры и крепления не существовало — панель от одного системного блока часто невозможно было установить в другой.

С приходом эры Pentium и переходом на стандарт ATX кнопка Turbo вместе с цифровым табло начали стремительно исчезать. Хотя некоторые ранние Socket 7 сборки ещё сохраняли это наследие, массовый переход на Slot 1 и Socket 370 окончательно отправил индикаторы частоты в историю.

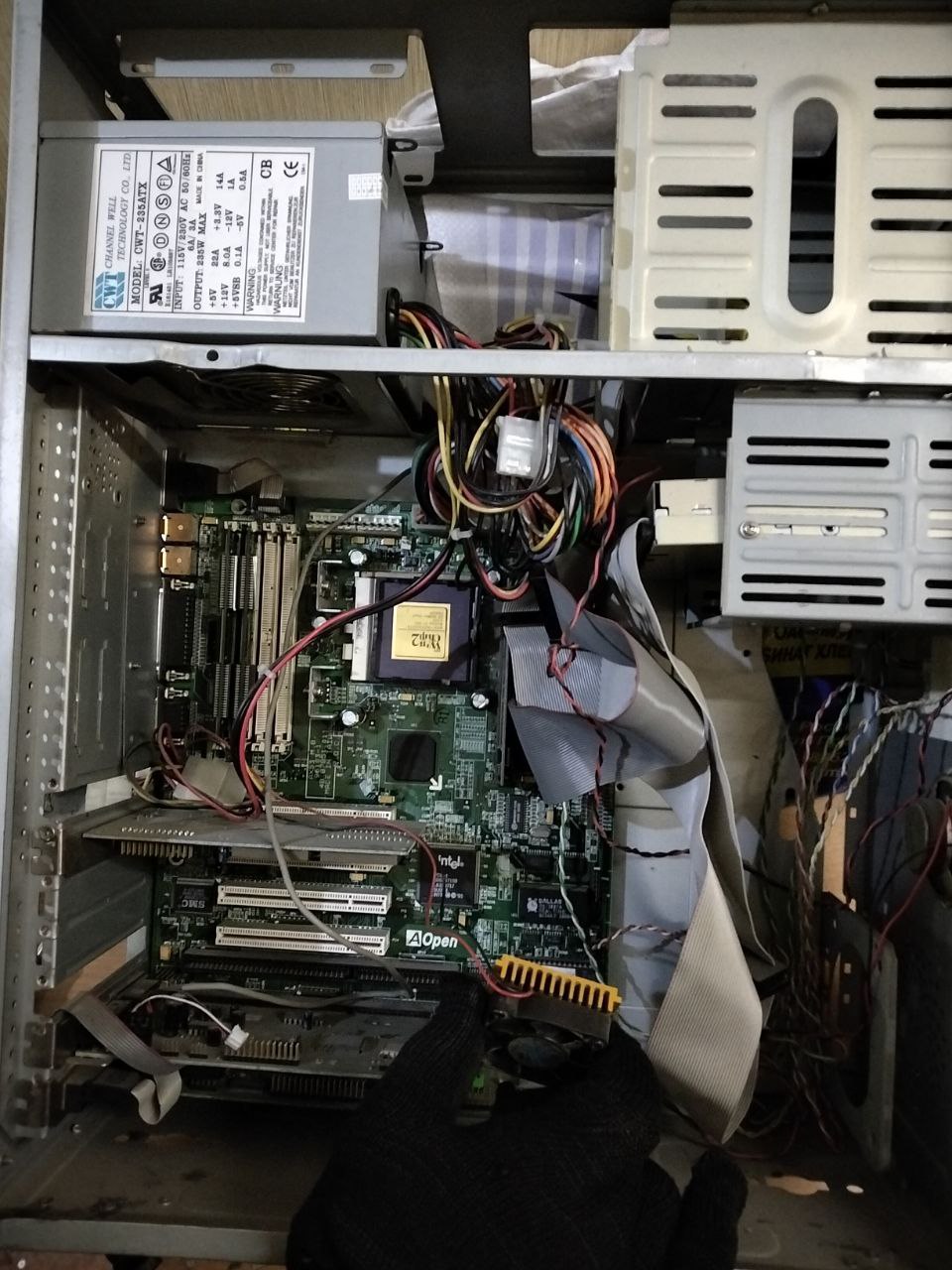

Внутреннее устройство раннего ATX корпуса

Техническая реализация: магия перемычек

Как же эти устройства «узнавали» частоту? Ответ прост: никак. На самом деле это была чисто механическая настройка.

К модулю подводилось питание 5 вольт и подключался сигнальный кабель от кнопки Turbo. На обратной стороне платы располагалось поле из множества штырьковых контактов (джамперов). Каждая группа отвечала за определённый сегмент цифр. С помощью перемычек пользователь вручную «программировал» два состояния: какие сегменты должны гореть при нажатой кнопке, а какие — при отжатой.

Схема настройки перемычек

Никакой связи с материнской платой в плане обмена данными не существовало. На индикаторе можно было выставить любое число или даже произвольный набор символов. Некоторые умельцы использовали это табло для отображения состояния других периферийных устройств.

Разнообразие конструкций

Несмотря на общую концепцию, схемотехника модулей сильно варьировалась. Существовали как предельно дешёвые варианты, так и довольно продвинутые решения.

  • Классические (например, K-568): Огромное поле джамперов, где каждый сегмент настраивается индивидуально.
  • Упрощённые: Могли отображать только фиксированные значения, например, «LO» и «HI», без возможности тонкой настройки.
  • С дешифраторами: Более сложные платы, где перемычками выставлялось двоичное значение числа, которое затем преобразовывалось микросхемой в цифры на табло.
  • Программируемые: Редкие экземпляры, настраивавшиеся через хитрые манипуляции с кнопкой Reset.
Популярная модель индикатора K-568

Для настройки популярных моделей существовали специальные таблицы и даже программы под DOS, которые визуально показывали, в каком порядке нужно расставить перемычки для получения желаемого числа.

Закат и наследие

Когда тактовые частоты процессоров перешагнули психологическую отметку в 1000 МГц (1 ГГц), старые двух- и трёхразрядные индикаторы окончательно потеряли смысл. На смену им в середине 2000-х пришли многофункциональные LCD-панели, которые умели показывать температуру, обороты вентиляторов и время, подключаясь к датчикам материнской платы.

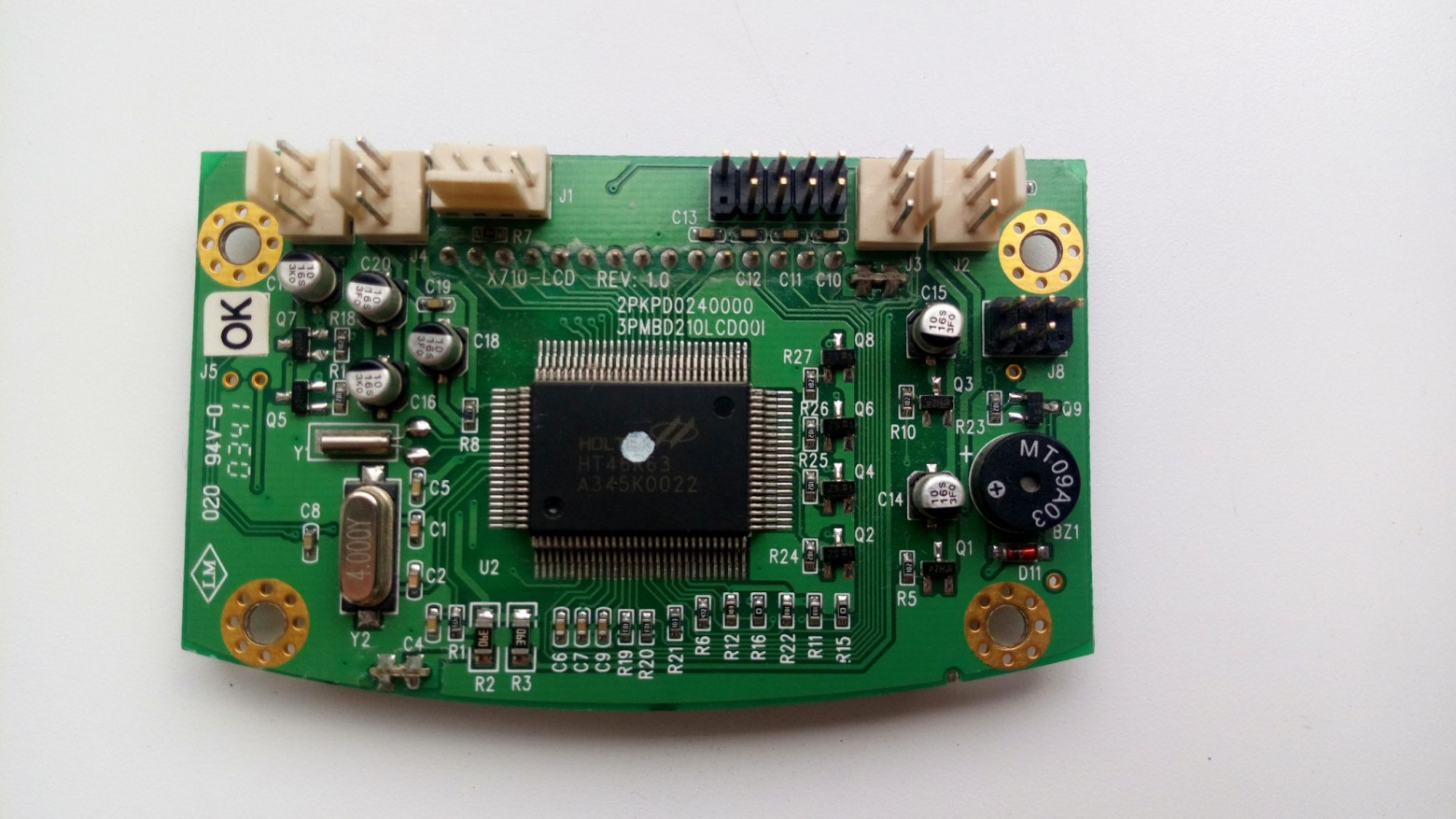

Современные аналоги в моддинге

Сегодня подобные индикаторы — это предмет ностальгии и важная часть культуры ретро-компьютинга. Они напоминают о временах, когда каждый мегагерц был на счету, а компьютер выглядел как сложный измерительный прибор.
