Мы продолжаем разработку концепции солнечно-аэродинамической электростанции. Прежде всего необходимо систематизировать терминологию, чтобы исключить разночтения. Ознакомиться с вводной частью можно здесь: https://habr.com/ru/articles/1006508/
Поскольку объекты данного типа не являются серийными, для них отсутствуют государственные стандарты или утвержденные технические условия. В связи с этим понятийный аппарат формируется в рамках текущего проектирования. Предлагаю использовать следующие определения:
-
Коллектор — нижний горизонтальный сегмент станции расширенного профиля.
-
Шахта — вертикальный аэродинамический канал, возвышающийся над коллектором.
-
Ресивер (предбанник) — зона коллектора непосредственно под шахтой, где рабочий поток трансформируется из горизонтального в вертикальный.
-
Башня — единый конструктив, включающий шахту и ресивер.
-
Гелиоприемник (теплица) — светопрозрачный сектор коллектора.
-
Турбинный пояс — кольцевая система турбогенераторов, окружающая ресивер.
-
Кольцевой корпус — технологическое здание, возведенное над турбинным поясом.
-
Центральный хаб — интегрированный узел, объединяющий турбинный пояс, кольцевой корпус и нижний сегмент шахты.
-
Солнечно-аэродинамическая электростанция (САЭС) — весь инженерный комплекс в совокупности.
Для предметного анализа принципов функционирования станции необходимо задать расчетные параметры. В качестве базиса для пилотного проекта предлагаются следующие характеристики:
-
Диаметр шахты — 20 метров.
-
Высота шахты — 600 метров.
-
Диаметр коллектора — 1,2 км.
Аналитические расчеты показывают, что при данных вводных температура в ресивере достигнет 80°C, скорость воздушного потока составит 30 м/с, а расчетная мощность станции — около 10 МВт. Этого достаточно для автономного энергоснабжения населенного пункта с населением 15–20 тысяч человек.
Важно отметить, что приведенные цифры являются оценочными и зависят от множества переменных. Использование различных алгоритмов моделирования при одинаковых исходных данных иногда дает существенный разброс в результатах, что требует дальнейшей верификации расчетов.
Перейдем к расчету узла сочленения (шарнира). Принятый апертурный угол шахты составляет 120°. Согласно геометрическому расчету, диаметр чаши составит немногим более 23 метров. Соответственно, диаметр внешнего купола принимается равным 24 метрам — с учетом толщины конструкций, воздушного зазора и допусков.
Угловой диаметр нижнего проема купола также установлен на уровне 120°, чтобы исключить сужение потока на входе. Таким образом, диаметр входного отверстия соответствует диаметру шахты (20 м). Угол охвата чаши выбран равным 210°. Превышение порога в 180° гарантирует механическую фиксацию чаши внутри купола даже в случае полной потери подъемной силы. Ширина боковых заслонок составит (210-120)/2 = 45°.
Допустимый угол отклонения от вертикали определен в 15°, что оптимально для регионов с умеренной ветровой активностью (например, пустыня Деште-Лут). При таком подходе апертурный угол верхнего проема купола составит 120+15+15 = 150°. Значение менее 180° предотвращает вырыв чаши из купола под воздействием тяги. Формирующиеся по краям 15-градусные бортики служат зоной нагнетания воздуха из форсунок.
Боковые стенки купола имеют размер (360-150-120)/2 = 45°, что коррелирует с параметрами заслонок. Это обеспечивает беспрепятственное прохождение потока через нижнее отверстие даже при максимальном наклоне конструкции.
Рассмотрим граничное положение при максимальном отклонении: с одной стороны угол составит 0°, с другой — 30°. Поскольку это значение меньше ширины заслонок, герметичность системы сохраняется в любом режиме. Оставшийся технологический зазор в 15° используется для работы пневматических форсунок. Геометрия узлов и распределение углов представлены на схемах ниже.

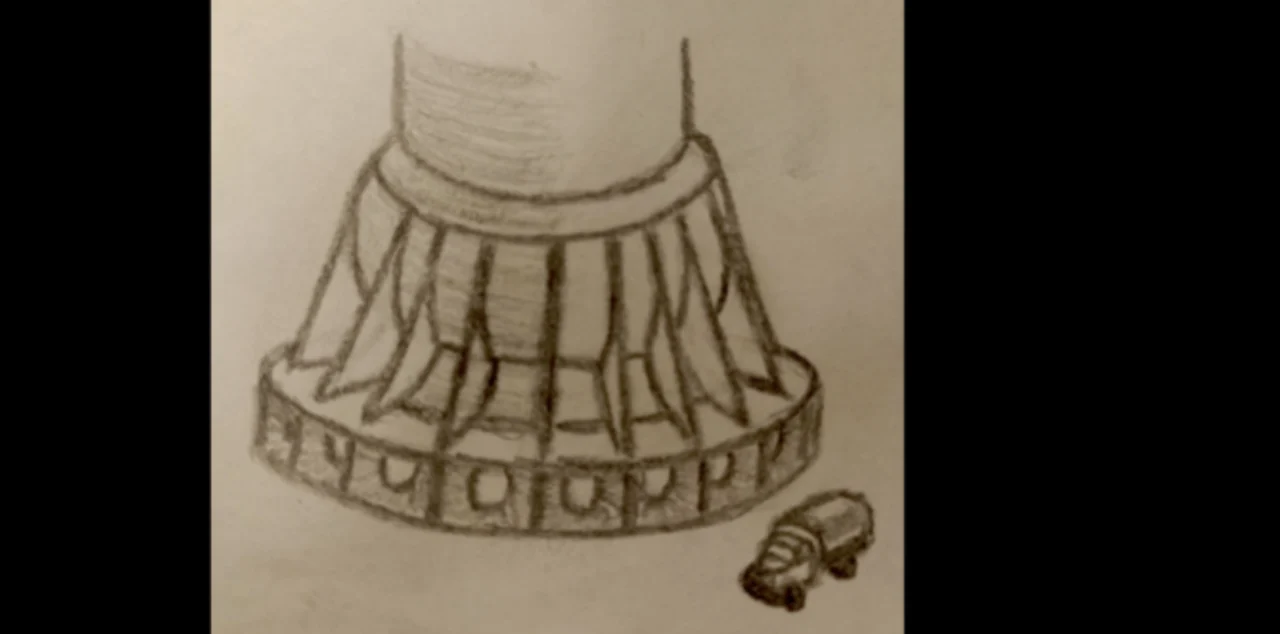

Конструкция будет базироваться на 20 опорах пирамидальной формы. Такая геометрия необходима для нейтрализации векторов горизонтальных нагрузок, возникающих при ветровом воздействии на шахту. Архитектурный облик напоминает аркады традиционных мечетей. Турбинные агрегаты размещаются в пролетах между опорами.
Высота свода коллектора составляет 4,5 метра, что соответствует стандартам для проезда грузового транспорта. Аналогичный размер выбран для диаметра турбин. Сопряжение турбинного пояса с нижним проемом купола осуществляется через переходное скругление (галтель), обеспечивающее ламинарный разворот потока.
Опоры имеют обтекаемую форму, напоминающую готические нервюры, с заостренными кромками для минимизации турбулентности. В центре ресивера располагается массивный бетонный конус-обтекатель, плавно перенаправляющий воздух в купол.
При диаметре галтели в 30 метров длина грани вписанного 20-угольника составляет 4,75 метра. Это позволяет разместить 4,5-метровую турбину с учетом 25-сантиметровых простенков. Радиус закругления галтели составит (30-20)/2 = 5 метров, что коррелирует с высотой коллектора и является оптимальным с точки зрения аэродинамики.
Высота усеченного купола составляет около 9,11 метра; принимаем проектное значение 10 метров. При длине турбоагрегата в 5 метров итоговые габариты центрального хаба составят:
-
Высота кольцевого корпуса (галтель + купол): 15 м (сопоставимо с 5-этажным зданием).
-
Общая высота стационарной части хаба: 19,5 м.
-
Внешний диаметр узла: 40 м.
Проверка пропускной способности: суммарная площадь 20 турбин составляет 318 м², в то время как сечение шахты — 314 м². Это гарантирует отсутствие эффекта «воздушной пробки» — поток проходит через каскад свободно, преодолевая лишь полезное сопротивление лопастей. Кольцевой корпус над турбинами будет использоваться для размещения вспомогательных систем и обслуживания оборудования.
Приглашаю к дискуссии о перспективах реализации данного проекта, сочетающего в себе смелые инженерные решения и классические архитектурные формы. В следующей публикации мы детально разберем конструкцию и режимы работы турбинных установок. Актуальные ссылки проекта:
-
